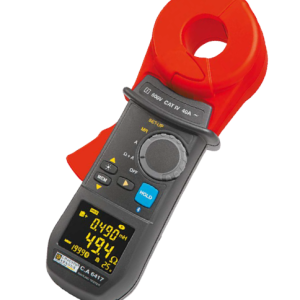

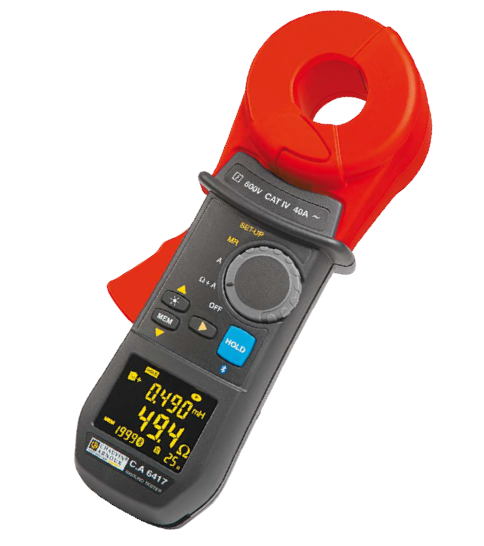

Descripción
CARACTERÍSTICAS TÉCNICAS:
1.1 CONDICIONES DE REFERENCIA
Magnitudes de influencia Condiciones de referencia
Temperatura ambiente 23 ± 3 °C.
Humedad relativa 50% HR ± 10%.
Tensión pila 6 V ± 0,2 V.
Campo magnético < 40 A/m continuo.Ausencia de campo alterno.
Campo eléctrico < 1 V/m.
Posición de funcionamiento Pinza horizontal.
Posición del conductor en la pinza Centrada.
Ambiente de medida Ningún conductor con corriente a menos de 10 cm.
Proximidad masa magnética > 10 cm.
Resistencia de bucle Reactancia inductiva (20 Ω para la medida en tensión).
Corriente medida, frecuencia sinusoidal Frecuencia 50 Hz.
Nivel de distorsión < 0,5%.
Corrienteparásita en medida de resistencia de bucle Nula para las medidas de resistencia y de inductancia.< 3,75 A para la medida de tensión.
1.2 CARACTERÍSTICAS ELÉCTRICAS:
1.2.1 MEDIDA DE RESISTENCIA DE BUCLE
Rangos de medidas (Ω) Resolución (Ω) Incertidumbre intrínseca
0,010 a 0,099 0,001 ±1,5% ± 0,01 Ω
0,10 a 0,99 0,01 ±1,5% ± 2R
1,0 a 49,9 0,1 ±1,5% ± R
50,0 a 99,5 0,5 ±2% ± R
100 a 199 1 ±3% ± R
200 a 395 5 ±5% ± R
400 a 590 10 ±10% ± R
600 a 1.150 50 20% aproximadamente
1.200 a 1.500 50 25% aproximadamente
Rango de medidas:
– Función óhmetro de bucle: 0,01 Ω a 1.500 Ω. Visualización en 1.500 puntos.
Alarma: rango del umbral de 1 Ω a 199 Ω. R=resolución
Frecuencia de medida: 2.083 Hz.
Frecuencia de transposición: configurable (50, 60, 128, 2.083 Hz) para el cálculo de impedancia.
Sobrecargas límites: – corriente permanente 100 A máximo (50/60 Hz).
– corriente transitoria (< 5 s) 200 A (50/60 Hz).
1.2.2 MEDIDA DE LA INDUCTANCIA DE BUCLE
Rangos de medidas (μH) Resolución (μH) Incertidumbre intrínseca
10 a 100 1 ±5% ± R
100 a 500 1 ±3% ± R
1.2.3 ESTIMACIÓN DE LA TENSIÓN DE CONTACTO
Rangos de medidas (μH) Resolución (μH) Incertidumbre intrínseca
0,1 a 4,9 0,1 ±5% ± R
5,0 a 49,5 0,5 ±5% ± R
50,0 a 75,0 1 ±10% ± R
Rango de medidas:
– Función tensión de contacto: valor obtenido por cálculo del producto de la impedancia de bucle por la intensidad de las corrientes de fuga.
Alarma: rango del umbral de 1 V a 75V
1.2.4 MEDIDA DE CORRIENTE
Rangos de medidas (μH) Resolución (μH) Incertidumbre intrínseca
0,200 a 0,999 mA 1 μA ±2% ± 50 μA
1,000 a 2,990 mA
3,00 a 9,99 mA 10 μA ±2% ± 50 μA
10,00 a 29,90 mA
30,0 a 99,9 mA 100 μA ±2% ± R
100,0 a 299,0 mA
0,300 a 0,990 A 1 mA ±2% ± R
1,000 a 2,990 A
3,00 a 39,99 A 10 mA ±2% ± R
Rango de medidas:
– Función amperímetro: 0,2 mA a 40 A. Visualización en 4.000 puntos.
Alarma: rango del umbral de 1 mA a 40 A.
1.3 VARIACIONES EN EL RANGO DE USO
M. de influencia Límite del rango Magnitudes Influencia. típica máx.
influenciadas
Temperatura -20 °ca +55 °c A, Ω(1), Uc 1 ct / 10°C + R 2 ct / 10°C+R
Humedad relativa 10% HR a 90% HR A, Ω(1), Uc 1 ct+ R 3 ct + R
Tensión batería4 a 6.5 v A, Ω(1), Uc 0,1 ct+ R 0,25ct + R
Posición conductor desde el borde hasta el centro A, Uc0,1 ct+ R 0,2 ct + R Ω(1)0,05 ct+ R 0,1 ct + R
Posición Pinza+/- 90°, 180°Uc0,2 ct+ R 0,4 ct + R A, Ω(1)0,1 ct+ R 0,25 ct + R Proximidad masa magnética Chapa acero 1 mm contra entrehierroA, Ω(1), Uc0,1 ct+ R 0,5 ct + R
Campo magnético 50…60 Hz30 A/mA 2 mA(2)4,5 mA(2)Uc0,1 ct+ R 0,5 ct + R Frecuencia de la corriente 47 a 800 HzA, Uc1 ct+ R 2 ct + R
Corriente de fuga 50….60 Hz I < 10 A R x I < 50 VΩ(1)2 ct+ R 8 ct + R
La influencia se caracteriza en número Clase de precisión por magnitud de influencia.
1.4 ALIMENTACIÓN
– 4 x pila alcalina 1V5, LR6 (AA) o 4 x batería Ni-MH.
– Consumo medio: 140 mA aproximadamente.
– Autonomía media: 12 horas aproximadamente, o sea 1.440 medidas de 30 segundos.
Observación: condiciones ambientales extremas pueden perturbar el microprocesador interno. Puede ser suficiente desconectar la pila para eliminar este fallo.
Las pilas se quitarán en caso de almacenamiento por un largo período de tiempo.
1.5 CONDICIONES AMBIENTALES
1. Rango de referencia (IEC 160).
2. Rango de funcionamiento.
3. Rango de almacenamiento (sin pila ni batería). Según IEC 359 categorías II (material para un uso en interiores o exteriores).
1.6 CARACTERÍSTICAS MECÁNICAS
Dimensiones: 55 x 95 x 262 mm (grosor, anchura, altura).
Diámetro de la capacidad para abrazar máx.: Ø 35 mm.
Abertura: Ø 35 mm.
Peso: 935 g aproximadamente con pilas.
Display: OLED de 152 segmentos. Superficie activa 48 x 39 mm.
Estanqueidad: IP40, material de grupo III.
